Project (Fitter): Hydraulic Bridge Working Model ( હાઈડ્રોલીક બ્રિજ વર્કિંગ મોડલ)...................વધુ માહિતી માટે અહીં ક્લિક કરો

Bill of Materials:

BIG/Medium  Size Injection With Tube (Animal Use) 60ml/20ml - 04 Nos.

24 gauge G.I. Sheet 8 x 4 FT 2 - 1/2 Sheet.

 Small Size Bolt 🔩 Nut washer Pair -35 Nos.

.Big Size Bolt 🔩 Nut washer Pair -5 Nos

Medium size ply board -1

Hydraulic Bridge નો ઉપયોગ: નદી /નાળા ઉપર પૂલ તરીકેનું કામ જેમાં મોટા/ નાના જહાજો ની અવર જવર શક્ય બને. પુલને ગમે ત્યારે ખોલી અને બંધ કરી શકાય.

બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ તેના  Support ચાર Arm ની ડીઝાઈન પોતાની કોઠા સૂઝ પ્રમાણે કરો. ત્યાર બાદ  પુલની બે પ્લેટો ની ડીઝાઈન એ પ્રમાણે કરવી.

2.ડીઝાઈન કર્યાબાદ, તેને એક પેપર પર ડ્રોઈંગ કરી કાતર વડે શેપ કાપી G.I.Sheet ઉપર ગુંદર વડે ચોંટાડી, snip વડે કટ કરવું.

3. જરુરી હોલ હોલો પંચ/drill દ્વારા કરી, ફાઈનલ ફીનીશિંગ ઘસીને કરવું.

4.Injection અને tube નો ઉપયોગ કરી 2pair રેડી કરો. તેમાં Injection ના Clamp ઉપર ફોટા મુજબ બનાવો.

5.Assembly દરમ્યાન જરૂર જણાય એ પ્રમાણે ખોલ ફીટ કરી બદલાવ કરી આગળ કામ કરવું.

6.Proper Injection કામ કરે છે કે નહિ તે ચેક કરી લેવું.

Hydraulic Bridge Working Model (હાઈડ્રોલીક બ્રિજ વર્કિંગ મોડેલ) નો વિડીયો જોવા માટે : અહીં ક્લિક કરો

Project (Fitter): JCB Hydraulic Machine Model (JCB હાઈડ્રોલીક મશીન)...................વધુ માહિતી માટે અહીં ક્લિક કરો



• Bill of Materials:

BIG  Size Injection With  Tube (Animal Use) 60ml -10 Nos.

24 gauge G.I. Sheet 8 x 4 FT 2 - 1/2 Sheet.

 Small Size Bolt 🔩 Nut  washer Pair -35 Nos.

Big Size Bolt 🔩 Nut washer Pair -5 Nos

Wall paper yellow and black color - 1/2 and1/2 Sheet.

JCB Logo sticker -4 Nos.

• JCB Hydraulic Machine નો ઉપયોગ: Construction છેત્રે ખોદકામ માટે, જમીન લેવલ કરવા, માટી ,કપચી ,રેતી - ભરવા માટે.
• બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ Injection ની સાઈઝ પ્રમાણે તેના બે Arm ની ડીઝાઈન પોતાની કોઠા સૂઝ પ્રમાણે કરો. ત્યાર બાદ તમામ parts ની ડીઝાઈન એ પ્રમાણે કરવી.

2. ડીઝાઈન કર્યાબાદ, તેને એક પેપર પર ડ્રોઈંગ કરી કાતર વડે શેપ કાપી G.I.Sheet ઉપર ગુંદર વડે ચોંટાડી, snip વડે કટ કરવું.

3. જરુરી હોલ હોલો પંચ દ્વારા કરી, ફાઈનલ ફીનીશિંગ ઘસીને કરવું.

4.Bucket સાઈઝ ફોટામાં બતાવ્યા પ્રમાણે Small રાખવી.

5.Injection અને tube નો ઉપયોગ કરી 5pair રેડી કરો. દરેક તેમાં Injection ના Clamp ઉપર ફોટા મુજબ બનાવો.

6. Assembly દરમ્યાન જરૂર જણાય એ પ્રમાણે ખોલ ફીટ કરી બદલાવ કરી આગળ કામ કરવું.

7. ફાઈનલ મશીન બન્યા બાદ, પીળા કલર અને કાળા કલરના વોલપેપર નો ઉપયોગ કરી દરેક parts ને તૈયાર કરો. જરુરી સ્ટીકર લગાવી દો.

8. Proper Injection કામ કરે છે કે નહિ તે ચેક કરી લેવું.

•  JCB Hydraulic Machine  Model (JCB  હાઈડ્રોલીક મશીન) નો વિડીયો જોવા માટે : અહીં ક્લિક કરો

Project (Fitter): Wire Bender (વાયર બેન્ડર )...................વધુ માહિતી માટે અહીં ક્લિક કરો



• Bill of Materials:

M.S.Channel 75x40x200mm-1 Nos.

M.S.Round bar Dia 10mm-01 Nos.

Roller Beraring Outer Dia 40mm-1 Nos.

M8 Nut -1 Nos.

•  Wire Bender નો ઉપયોગ: વાયરને સરળતાથી  બેન્ડ કરી શકાય.
• બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ બિલ ઑફ મટીરિયલમાં બતાવ્યા પ્રમાણે મટીરિયલ કાપો.

2. ત્યારબાદ ઉપર ઈમેજમાં બતાવ્યા પ્રમાણે વેલ્ડિંગ કરો

3. કલર કરી બેન્ડર ને તૈયાર કરો.

•  G.I.Sheet Bender  (જી.આઈ. શીટ બેન્ડર ) નો વિડીયો જોવા માટે : અહીં ક્લિક કરો

Project (Fitter): G.I.Sheet Bender (જી.આઈ. શીટ બેન્ડર )...................વધુ માહિતી માટે અહીં ક્લિક કરો



• Bill of Materials:

M.S.Channel 75x40x1000mm-1 Nos.

M.S.Flat 50x6 x200mm -02 Nos.

M.S.Flat 50x6 x40mm-1 Nos.

Hinge Medium Size (મજાગરું)-1 Nos.

M.S.Round bar Dia 10mmx 1000mm - 1 Nos.

•  G.I.Sheet Bender નો ઉપયોગ: જી.આઈ. શીટને સરળતાથી Right એંગલ બેન્ડ કરી શકાય.
• બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ બિલ ઑફ મટીરિયલમાં બતાવ્યા પ્રમાણે મટીરિયલ કાપો.

2. ત્યારબાદ ઉપર ઈમેજમાં બતાવ્યા પ્રમાણે વેલ્ડિંગ કરો

3. કલર કરી બેન્ડર ને તૈયાર કરો.

•  G.I.Sheet Bender  (જી.આઈ. શીટ બેન્ડર ) નો વિડીયો જોવા માટે : અહીં ક્લિક કરો

Project (Fitter): Tapping Jig (ટેપ કરવા માટેનો જિગ ) ..... વધુ માહિતી માટે અહીં ક્લિક કરો



• Bill of Materials:

M.S.Flat 100x8x300mm-1 Nos.

M.S.Angle 25x25x700mm-2 Nos.

M.S.Round bar Dia10x1000mm-1 Nos.

Drill Chuck with Key 1.5 to 13mm-01 Nos.

Bolt for Drill Chuck x100mm length-01 Nos.

M6 X30mm Bolt Nut Pair-5 Nos.

M10 X250mm Bolt Nut Pair-1 Nos.

M12 X120mm Bolt Nut Pair-1 Nos.

M.S.Flat 50x8 x700mm -01 Nos.

Roller Bearing outer Dia 20mm-1 Nos.

M8 X 50mm with wing Nut-02 Nos.

• Tapping Jigનો ઉપયોગ: સરળતાથી ટેપિંગ કરી શકાય . (તાલીમાર્થીઓ દ્વારા  ટેપિંગ વખતે ટેપ તૂટી જાય છે, તે આ જિગના ઉપયોગ થી નહીં તૂટે )
• બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ મશીન વાઈસની ડિઝાઈન પ્રમાણે જરૂરી મટીરિયલ કટ કરવું.

2.ત્યાર બાદ જરૂરી વેલ્ડિંગ કરી , બેન્ચ ટાઈપ ડ્રિલ મશીન ઉપર જરૂરી હોલ કરવા.

3.હોલમાં બોલ્ટની સાઈઝ પ્રમાણે ટેપિંગ કરવું.

4.ત્યાર બાદ, અલગ અલગ ભાગોને બોલ્ટ અને નટ વડે જોડી મશીન વાઈસ તૈયાર કરવો.

5.હવે મશીન વાઈસ પ્રમાણે , કોઠાસૂઝ નો ઉપયોગ કરી નીચેનો બેઝ તૈયાર કરો.

6.ત્યાર બાદ પાઈપમાં ડ્રિલ ચક  અને હેન્ડલ જરૂર મુજબ સેટ કરી વેલ્ડિંગ કરાવવું.

7. ત્યારબાદ,મશીન વાઈસ, બેઝ અને ડ્રિલ ચકની એસેમ્બલી કરી જીગ તૈયાર કરો.

•
  Tapping Jig (ટેપ કરવા માટેનો જિગ ) નો વિડીયો જોવા માટે : અહીં ક્લિક કરો

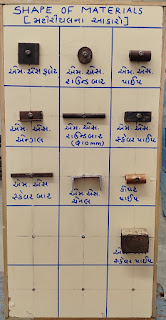

Project (Fitter): Shape of Materials (મટીરિયલના આકારો) ..... વધુ માહિતી માટે અહીં ક્લિક કરો



• ફિટર ટ્રેડમાં ઉપયોગમાં લેવાતા તમામ મટીરિયલનું એક -એક સેમ્પલ લઈ આ પ્રમાણેનું એક બોર્ડ બનાવી શકાય.

Project (Fitter): Skill Disply Board (પ્રથમ વર્ષ ) ..... વધુ માહિતી માટે અહીં ક્લિક કરો



• પ્રથમ વર્ષ ફિટરમાં તાલીમાર્થીઓ દ્વારા બનાવેલ સારા જોબને આ રીતે એક લાકડાના બોર્ડ ઉપર લગાવી સ્કીલ ડિસ્પ્લે બોર્ડ બનાવી શકાય .

Project (Fitter): Fastening Practice Board (Practical No. 117,118, બીજું વર્ષ) ..... વધુ માહિતી માટે અહીં ક્લિક કરો



• Bill of Materials:

1) M.S.Round Pipe : 50 mm diameter X 3meter -2 Nos

2) M.S.Round bar: 25 mm diameter X 1.0meter

3) M.S. Flat 50mmx8mmx1.0meter-2 Nos.

4) M.S.Channel 75x40x800mm-2 Nos.

5)  M6, M8, M10, M12,M16 x100mm : Bolt -Nut Pair with Washer.

•  Fastening Practice Boardનો ઉપયોગ: બોલ્ટ અને નટ ને  Loose અને Tight કરવામાટે : સ્પેનર અને પાવર ટૂલ્સના ઉપયોગથી.
• બનાવવાની પદ્ધતિ:

1.સૌ પ્રથમ ઉપર ફોટોમાં બતાવેલ મુજબ : મટિરિયલ નંબર-1,2,4 નો ઉપયોગ કરી ફ્રેમ બનાવો.

2.ત્યાર બાદ M.S. Flat 50mmx8mmx1.0meter-2 Nos. માં સરખા અંતરે જરૂર મુજબ For Example : M6, M8, M10, M12,M16 ના બોલ્ટ જઈ શકે તેવા હોલ કરો.

3. ત્યારબાદ  M.S. Flat 50mmx8mmx1.0meter-2 Nos. વચ્ચે 25 mm જેટલી અંદાજિત જગ્યા છોડી ફોટામાં બતાવ્યા પ્રમાણે વેલ્ડિંગ કરવું .

4. ત્યારબાદ પૂરી ફ્રેમ ઉપર Redoxide લગાવવું.

5. જરૂર જણાય ત્યાં તમારા Idea  પ્રમાણેનું  Fastening Practice Board બનાવી શકાય.





Project (Fitter): Trammel -250mm..... વધુ માહિતી માટે અહીં ક્લિક કરો

• Bill of Materials:

M.S.Round bar: 30 mm diameter X 110mm-2 Nos

M.S.Round bar: 10 mm diameter X 300mm.

Allen Head Screw 6mm diameter -2 Nos.

• ટ્રેમલનો ઉપયોગ: માપને એક જગ્યાએ થી બીજી જગ્યાએ લઈ જવા, મોટી આર્ક , સર્કલ દોરવા માટે તેનો ઉપયોગ થાય છે.
• બનાવવાની પદ્ધતિ:

1. સૌ પ્રથમ લેથ મશીન ઉપર 30mm ના રાઉન્ડ બારને થ્રી જો ચક ઉપર હોલ્ડ કરી બંને બાજુ Facing કરો...100 લંબાઈ કરવાની છે.

2. ત્યારબાદ Turning કરીને રાઉન્ડ બારને 20mm સુધી લાવો. આ દરમ્યાન માપવા માટે Vernier caliper નો ઉપયોગ કરવો.

3. ત્યારબાદ ટેપર એંગલ 30-35 સેટ કરી આગળની ધારો ટેપર કરો.

4. હવે drill machine ઉપર તેને લઈ જઈ રાઉન્ડ બાર ના ટેપર છેડાના સામેના છેડાની 15 mm નીચે 10mm નો હોલ બંને પીસ ઉપર કરો.

5. હવે રાઉન્ડ બારના ઉપરની બાજુ સેન્ટરમાં 5.5 mm નું Drill કરી 6 mm ના Tap set નો ઉપયોગ કરી આંટા પાડો.

6. હવે તમામ ભાગોને  કાચ પેપર વડે ઘસીને  એકદમ સ્મૂધ સરફેસ કરો. સ્ક્રુ બાજુની સપાટી ચોરસ કરવી જેથી કરીને બન્ને રાઉન્ડ બારને યોગ્ય રીતે hold કરી શકાય.

7. ઉપર આકૃતિમાં બતાવ્યા પ્રમાણે તમામ ભાગોને જોડો.
